Route Sizer by DILIENGE

Estudos de engenharia para usinas solares de grande porte

Explore mais alternativas. Reduza custos. Agilize a engenharia.

O Route Sizer automatiza a geração e a avaliação de alternativas de traçado e dimensionamento de cabos da rede coletora de média tensão, reduzindo o trabalho manual repetitivo para que sua equipe se concentre nas decisões de engenharia.

Cálculos de cabos baseados na IEC 60287, validados por comparação com casos de referência dentro do escopo ensaiado.As condições específicas do projeto são verificadas durante o estudo de engenharia.

Converse conosco sobre seu projeto solar Como funciona o estudo

Comparação de alternativas

Mesmo seis inversores permitem dezenas de conexões alternativas. Imagine as possibilidades em um projeto solar maior.

Quatro exemplos. Dezenas de possibilidades.Compare quatro arranjos ilustrativos para a mesma rede com seis inversores.

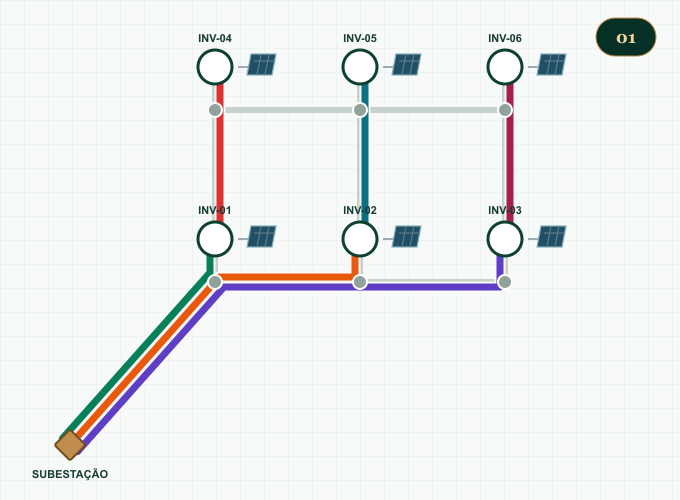

Comparação animada de quatro exemplos ilustrativos entre dezenas de configurações possíveis de conexão entre inversores.

SubestaçãoEstação inversora

Qual arranjo teria o menor custo?Você consegue encontrar a melhor solução?

Um caso com 6 inversores tem mais de 20 projetos viáveis. Um projeto com 40 inversores tem milhões. Explore as oportunidades com o Route Sizer.

Experimente a demonstração interativa

A questão de engenharia

Muitos traçados possíveis. Diferentes custos. Um deles é o menor.

O comprimento da rota, isoladamente, não determina o custo de uma rede coletora. A geometria do traçado, o dimensionamento dos cabos e as condições de compartilhamento de vala devem ser avaliados em conjunto, conforme as premissas do estudo.

Traçado

Os caminhos respondem ao arranjo da usina, cruzamentos e restrições do projeto.

Dimensionamento

As configurações candidatas de condutores influenciam quantitativos e custos estimados.

Valas compartilhadas

Devido ao agrupamento, os cabos aquecem uns aos outros, adicionando complexidade ao problema.

Processo do estudo

Uma comparação documentada, estruturada para revisão de engenharia.

01
Discutir objetivos e dados
Alinhar a fase do projeto, as informações disponíveis e as decisões a apoiar.
02
Confirmar escopo e premissas
Definir limites, premissas de custo, restrições e critérios de comparação.
03
Gerar e avaliar
Desenvolver alternativas candidatas de traçado e dimensionamento de forma consistente.
04
Entregar para revisão
Apresentar premissas, alternativas e conclusões para avaliação da equipe de engenharia.

Entregáveis propostos

As evidências necessárias para comparar alternativas.

Os entregáveis exatos são acordados na definição do escopo e adaptados à fase do projeto e aos dados disponíveis.

Cada entregável é verificado por um engenheiro experiente antes da entrega.A automação acelera a análise. Você recebe um estudo revisado por engenheiro e preparado para decisões profissionais.

01Desenhos de traçado
02Comparações de dimensionamento de cabos
03Custos estimados de cabos e valas
04Premissas e conclusões

Exemplos de entregáveis do estudo

Imagens representativas dos resultados de estudos do Route Sizer.

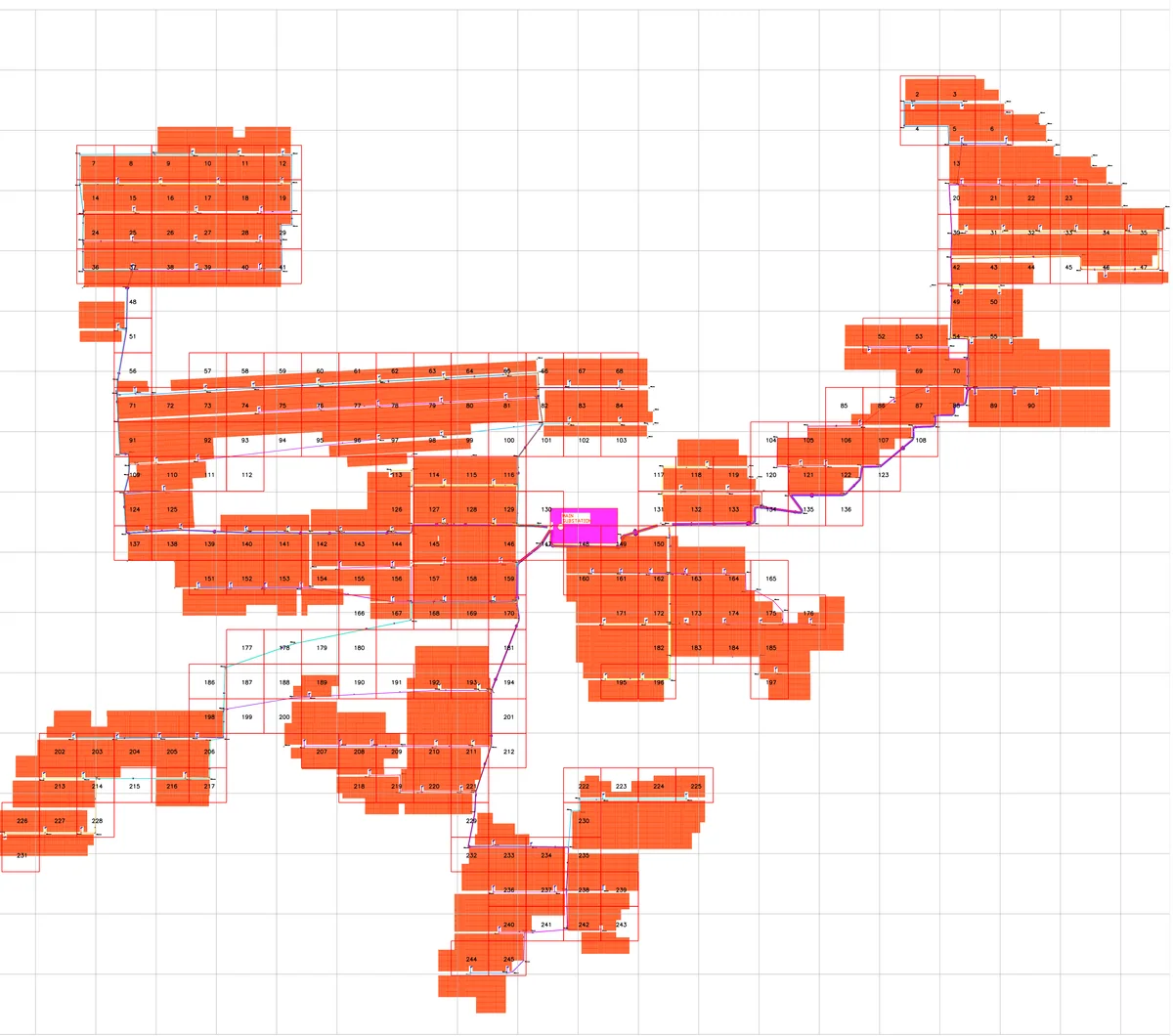

Planta geral de um projeto solar com blocos de inversores, subestação e rotas coloridas da rede coletora. — **Planta geral de traçado**Visão geral dos blocos de inversores, da subestação e das rotas da rede coletora.

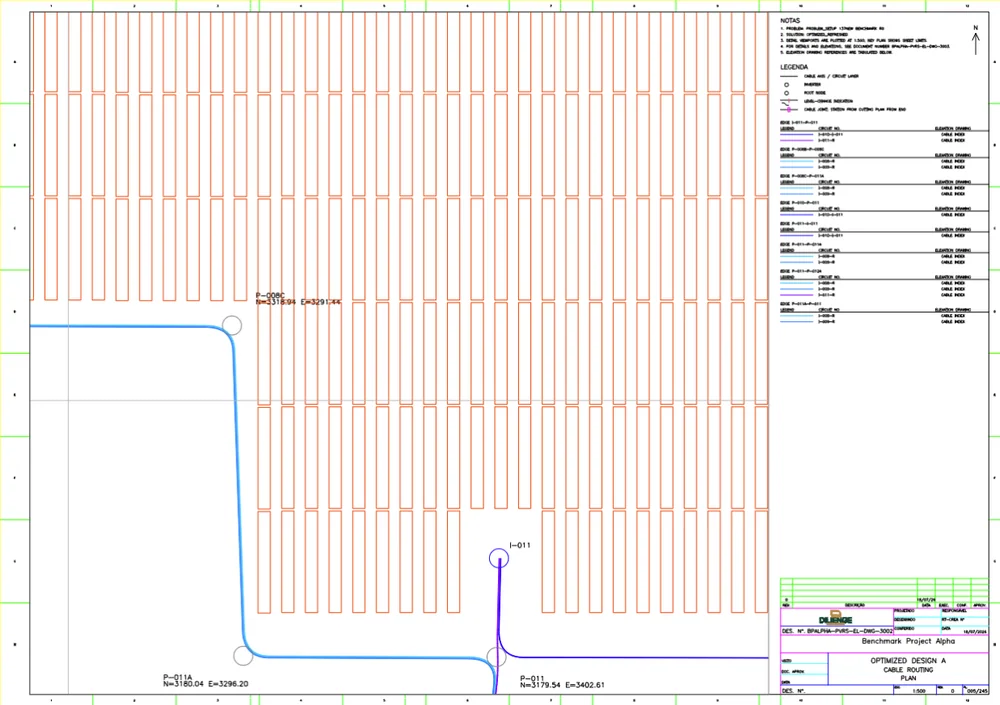

Planta detalhada do encaminhamento de cabos entre fileiras de módulos solares, com geometria das rotas e notas do desenho. — **Planta detalhada de traçado**Vista aproximada do encaminhamento dos cabos em uma área representativa de inversores.

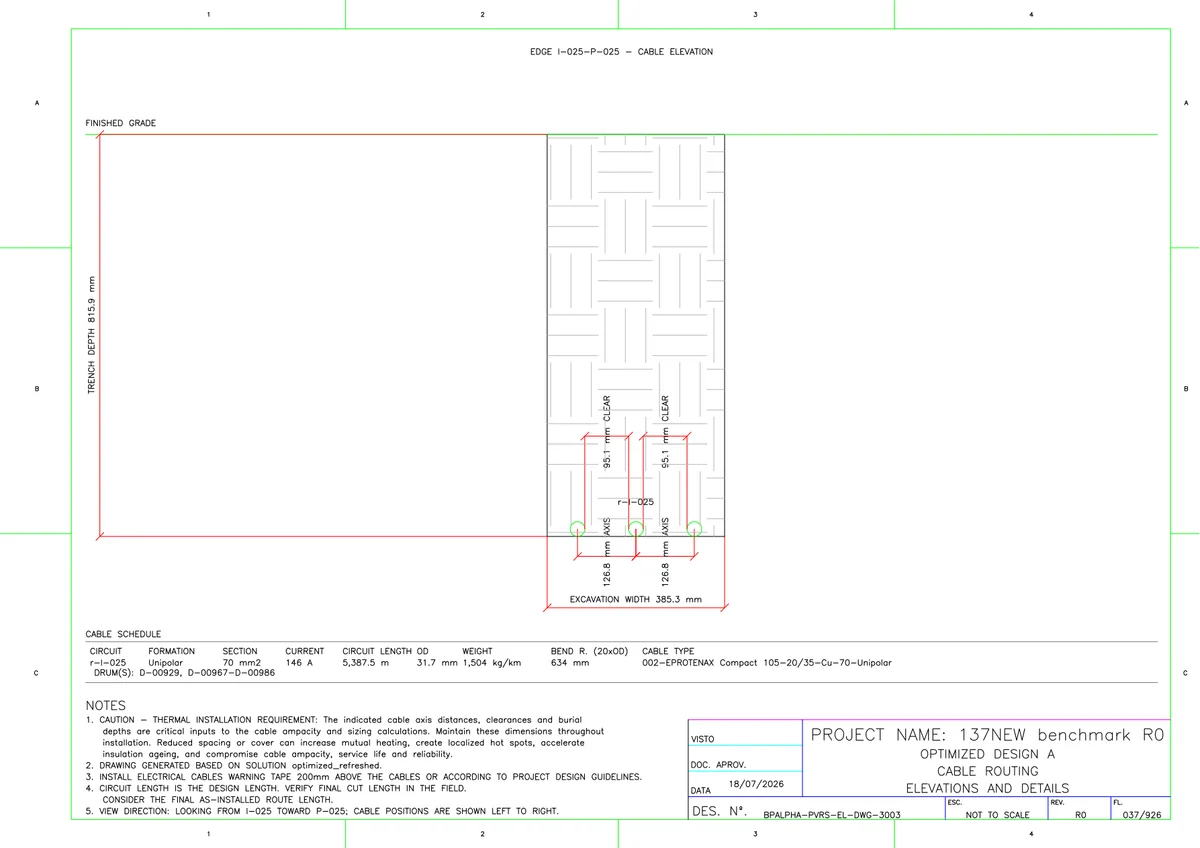

Desenho de elevação de cabos com dimensões da vala, tabela de cabos e notas de engenharia. — **Elevação e tabela de cabos**Seção representativa de vala com geometria, tabela de cabos e notas de engenharia.

Documentação completa de engenharia incluída

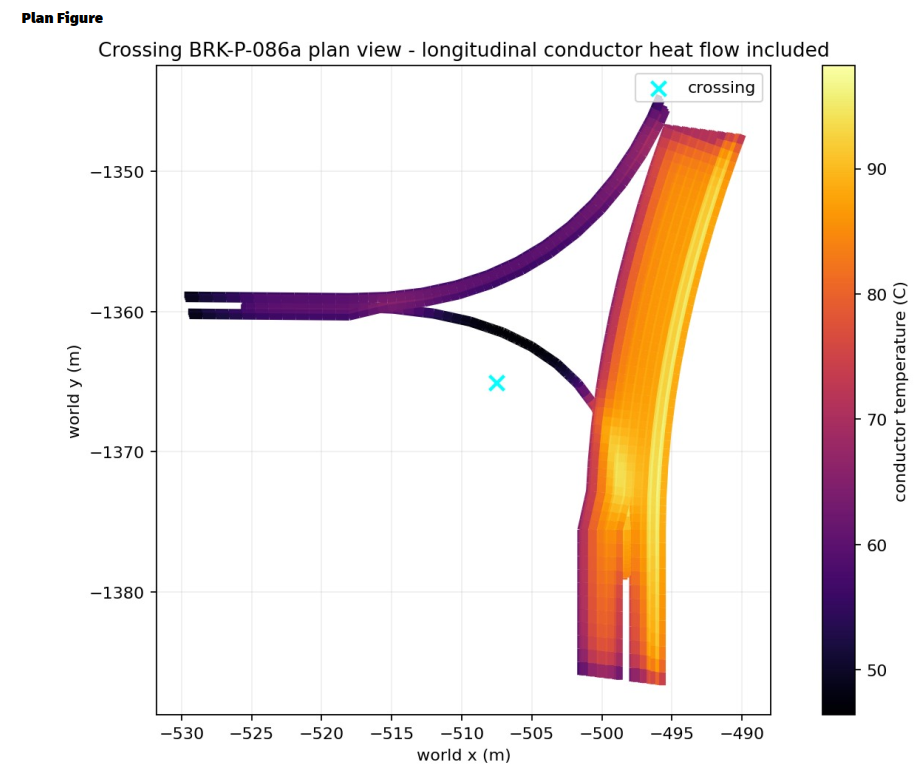

Análise térmica em planta mostrando as temperaturas dos condutores ao longo das rotas de cabos próximas a um cruzamento. — Exemplo de memória de cálculo: distribuição de temperatura dos condutores próxima a um cruzamento de cabos.

Memórias de cálculoMemória de cálculo dos condutores; dimensionamento das blindagens metálicas; queda de tensão; perdas elétricas; memória de cálculo da função objetivo.
Listagens e dadosPlanilha de cabos com circuitos, resumo, plano de corte e plano de bobinas.
CAD e rastreabilidadePlanta de traçado e cadernos de seções em DXF.

Sobre a DILIENGE

Jhonatan Albertini

Gerente de Engenharia · Engenheiro Eletricista · PMP®

Jhonatan graduou-se em Engenharia Elétrica pela Universidade Nove de Julho em 2013 e possui certificação PMP® pelo PMI. Soma mais de 15 anos de experiência em projetos de grande porte nos setores de energia, óleo e gás onshore e indústria.

Como Gerente de Engenharia, lidera equipes multidisciplinares desde a engenharia conceitual e detalhada até a construção e o comissionamento, integrando engenharia elétrica, planejamento, gestão de custos, estimativas, estratégia de contratação e coordenação regulatória.

Conecte-se no LinkedIn Conheça os serviços de engenharia

Uma rede multidisciplinar

A DILIENGE reúne uma rede de engenheiros e consultores para entregar soluções integradas em engenharia do proprietário, diligência técnica e projetos do conceitual ao executivo.

Engenharia Mecânica
Engenharia Civil
Engenharia Ambiental
Engenharia Elétrica
Arquitetura
BIM

Modelos de engenharia sob medida

Tem outro problema de engenharia para resolver?

Desenvolvemos modelos sob medida para enfrentar outros desafios de engenharia, combinando os requisitos do seu projeto com experiência em engenharia e automação.

Conte-nos sobre seu desafio

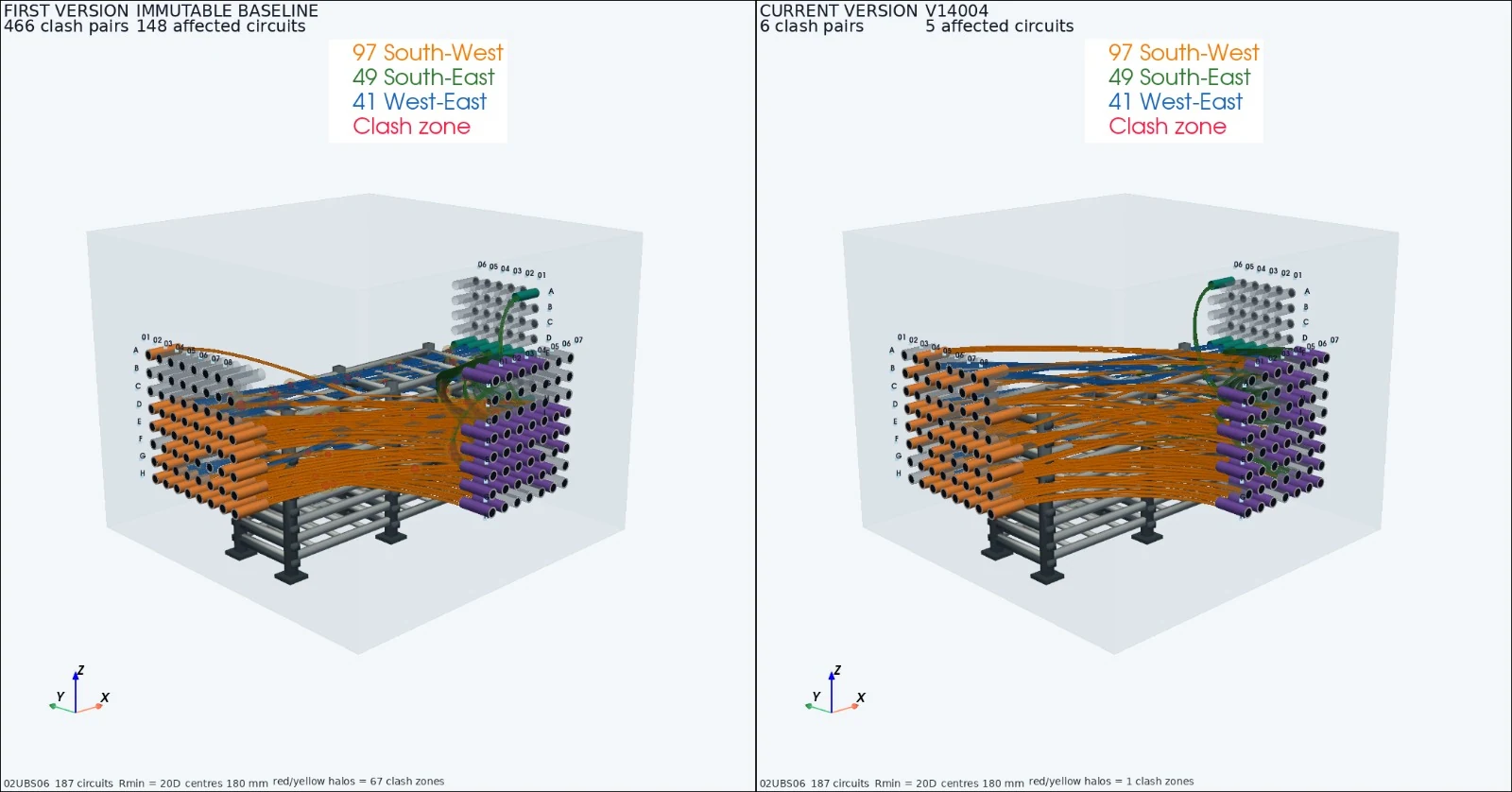

Comparação lado a lado entre os modelos de referência e atual de coordenação de rotas de cabos em 3D, preservando os rótulos e as anotações originais. — Exemplo de modelo sob medida para coordenação de rotas de cabos em 3D.

Inicie uma conversa

Converse conosco sobre seu projeto solar.

Conte em que fase o projeto está e qual decisão sua equipe precisa apoiar.

Enviar e-mail para a DILIENGE: albertini@dilienge.com +55 (11) 99554-5423São Paulo, Brasil
